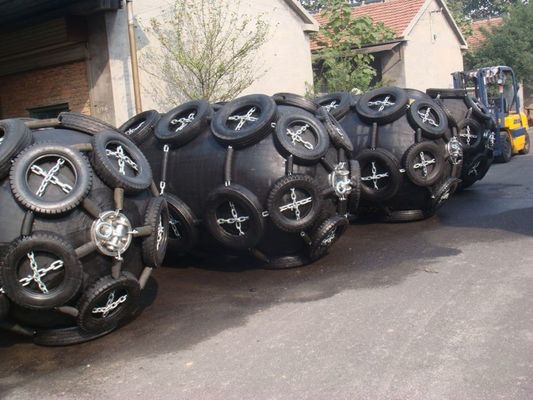

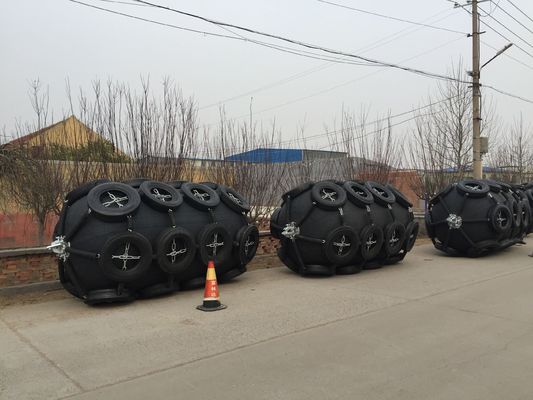

Yokohama Dock Kauçuk Çamurluk/Pnömatik Yüzer Kauçuk Çamurluk/Pnömatik nervürlü çamurluk

Qingdao Henger Marine Supplies Co., Ltd. deniz hava yastıkları ve şişirilebilir kauçuk çamurlukların üretiminde uzmanlaşmıştır.Birçok yerli tersane, armatör ve ticaret şirketi ile uzun vadeli işbirliği ilişkileri kurduk.Ayrıca Rusya, Türkiye, Endonezya, Singapur, Filipinler, Vietnam ve dünyanın birçok ülkesine ihracat yapmaktayız.

Bangladeş Deniz Kuvvetleri ve Malezya Deniz Kuvvetleri için şirketimizin ürünlerini sağladık.Birçok arkadaş şirketimizi ziyaret etmek için binlerce kilometre yol kat etti.Şirketimiz hakkında çok iyi bir izlenimleri var!

Bizimle işbirliği yapmak isterseniz, lütfen benimle iletişime geçin:

WhatsApp: +86 15662503695

WeChat: Lxc667381

E-posta: sales1@hengergroup.com

Qingdao henger pnömatik kauçuk çamurluk yapısı

Qingdao henger pnömatik kauçuk çamurluk dört parçadan oluşur.

1. Şişirilebilir kauçuk çamurluk dış katman tutkalı

Çamurluğun dış tarafını kaplayan kauçuk tabaka, kord tabakasını ve iç astar kauçuğunu aşınma ve diğer dış kuvvetlerden koruyarak, ürünün kullanım misyonunu büyük ölçüde iyileştirir ve ayrıca ürünün dayanıklılığını arttırır!

2. Çizgi katmanı

Yüksek kaliteli naylon kordlardan yapılmış kord kumaşı, her bir naylon kord 50 kg ağırlık taşıyabilir ve kord kumaşının her katmanı, ürünün dayanıklılığını büyük ölçüde artıran ve ayrıca çamurluğu koruyan binlerce naylon korddan oluşur.Ürünün iç basıncının 60 gün içerisinde şişirilmesine gerek yoktur!

3. İç lastik

Kauçuk membranın astarına gelince, ürünlerimizdeki doğal kauçuk içeriği %60'a varan oranlarda olup, daha esnek ve delinmeye karşı dirençlidir.Aynı zamanda ürünün iç gazının sızmasını önlemek için çamurluktaki basınçlı havayı sızdırmaz hale getirmek için kullanılır!

4. Flanş açıklığı

Tüm ürünlerimiz çamurluklara takılan çelik flanşlar için emniyet valfi cihazları ile donatılmıştır.Ürün dayanılmaz bir baskı altına girdikten sonra, ürünün zarar görmemesi için emniyet valfi otomatik olarak açılır.

1. Pnömatik Kauçuk Çamurluk Özellikleri

1. Garantili enerji emilimi

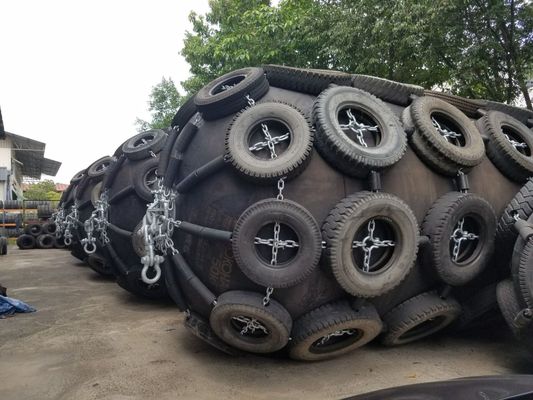

2. Zincir lastik ağı ve sapan tipi
3. Kalın deri yapısı
4. İyi açısal performans
5. Gemilerin yan duvarlarına daha az yüzey basıncı.(Fender yüzey basıncını kabul etme kapasitesi 14 ton/m2'ye kadardır).
6. Eğimliyken sıkıştırma performansında azalma olmaz.
7. Büyük veya küçük gelgitlerin olduğu alanlar için uygundur.
8. Tamponlama ortamı olarak basınçlı hava olduğu için soğuk havalarda uygundur.
9. Özellikle büyük ölçekli gemilerin deniz rıhtımlarına palamarlarında ve çakmalarında.
10. Tekne ve yapı arasında geniş açıklıklar sağlar

2. Pnömatik Kauçuk Çamurluk Özellikleri

• ISO17357:2002 gereksinimlerini karşılayın
  2. Daha güvenli ve güvenilir
  3. Daha küçük park gücü
  4. Gelgitlere uyum sağlayın
  5 Düşük bakım maliyetleri
  6. Düşük reaktivite ve Gövde basıncı
  7. En uygun maliyetli sistem
  8. Kesme kuvvetini azaltmanın avantajları
  9. Basit kurulum ve düşük maliyet
  10. Birçok isteğe bağlı aksesuar vardır.

3. Pnömatik Kauçuk Çamurluk Uygulaması

1. Petrol ve gaz tankerleri
2. Hızlı feribotlar ve alüminyum gemiler
3. Geçici ve kalıcı tesisler
4. Hızlı müdahale ve acil durumlar
5. Aşırı gelgit varyasyonları olan limanlarda
6. Gemiden gemiye çakma operasyonları için
7. Düşük tekne basıncı ve reaksiyon kuvveti ve enerji absorpsiyonunda orantılı bir artış avantajı nedeniyle tüm donanma gemileri için

4. Pnömatik Kauçuk Çamurluk Uygulaması

1. büyük ham petrol taşıyıcısı, VLCC

2. konteyner gemisi

3. açık deniz görev platformu

4. büyük tersane ve rıhtım

5. büyük gemi ve yolcu gemisi

6. ordu liman iskelesi

7. büyük köprü iskelesi

5. Pnömatik Kauçuk Çamurluk Uygulaması

Pnömatik Kauçuk Çamurluk, su yüzeyi üzerinde yüzmeye devam etmek ve su üzerinde yan yana geldiklerinde iki gemi arasında veya gemiler ile yanaşma yapısı arasında bir amortisör olarak çalışmak için içinde basınçlı hava bulunan sentetik kord takviyeli kauçuk levhalardan yapılmıştır.

Pnömatik Kauçuk Çamurluk, bugün dünyada denizcilik uygulamaları için önde gelen bir çarpışma önleyici cihazdır.Pneumatic Fender, büyük tankerler, LPG gemileri, okyanus platformları, büyük rıhtımlar, limanlar ve rıhtımlar tarafından yaygın olarak kullanılan bir fikir gemi koruma aracı haline geldi.

6. Pnömatik Kauçuk Çamurluk Uygulaması

Pnömatik Kauçuk Çamurluklar, aşağıdakiler dahil birçok uygulama için uygundur:

1. Tankerler, Gaz Gemileri ve Dökme Yük Gemileri;

2. Hızlı feribotlar ve alüminyum gövdeli gemiler;

3. Kalıcı kurulumların geçici;

4. Hızlı müdahale ve acil durum çamurluğu;

5. Gemileri kıyı tesisleriyle yeniden hizalamak için ayrı usturmaçalar olarak.



7. Pnömatik Kauçuk Çamurluk Uygulaması



4. Ürün Uygulamaları

İki tipik kurulum tipi vardır: gemiden gemiye işletim ve gemiden limana işletim.

a.gemiden gemiye operasyon

Genel olarak konuşursak, hafif hizmet gemisinin operasyon yapması için iki temas noktası yeterlidir.Ancak ağır hizmet tipi gemiden gemiye operasyon için yanaşma enerjisini emmek ve iki gemi arasında uygun mesafeyi korumak için birincil çamurluk olarak 1 veya 2 ekstra pnömatik kauçuk çamurluk kullanılmalıdır.Bu arada, ikincil çamurluk olarak gemi gövdesine iki veya daha fazla küçük boyutlu çamurluk asılabilir.

B.rıhtıma gemi operasyonu

Pnömatik çamurluklar, mükemmel performansı nedeniyle genellikle geminin rıhtım operasyonu için kullanılır.Pnömatik çamurluklar, gergi zinciri ve prangalarla rıhtıma sabitlenmiştir.Bu arada, gelgit değişimine bağlı olarak pnömatik çamurluk su yüzeyinde yüzebilir.

8. Pnömatik Kauçuk Çamurluk Özellikleri



1. Güvenlik ve Güvenilirlik

Boat Rubber Fender, birkaç kat güçlü lastik kordundan yapılmıştır ve bu nedenle basınca ve kesilmeye karşı dayanıklıdır.Bu çamurluğun tasarımında benimsenen güvenlik faktörü, kabul edilen teoriye dayanmaktadır ve kapsamlı deneylerle kanıtlanmıştır.büyük boyutlu çamurluklar, kazara aşırı basınç durumunda içerideki havayı boşaltmak için bir emniyet valfi ile donatılmıştır.



2. Performansta Bozulma veya Değişim Yok

Tekne Kauçuk Çamurluk, havanın sıkıştırıcı esnekliğini kullanır, bu nedenle yorulmadan kaynaklanan performans düşüşü olmaz.



3. Eğimli Yanaşmada Avantajlar

Tekne Kauçuk Çamurluk, 15 dereceye kadar eğimli sıkıştırmada enerji emilimi azalmaz.



4. En Rekabetçi Maliyet Sistemi

Havanın sıkıştırıcı esnekliğinin kullanılması, temasta tamamen eşit yüzey basıncı sağlayarak Boat Rubber Fender'ı ideal hale getirir.Tekne Kauçuk Çamurluğun yüzey basıncı, iç hava basıncına eşittir.Düşük ve düzgün yüzey basıncı özellikleri nedeniyle, Henger Pnömatik Kauçuk Çamurluklar, LNG gemi terminallerinde popülerdir.



5. Gemi ve İskele Yapısı için Yumuşak Tepki Gücü

Henger Pnömatik Kauçuk Çamurlukların reaksiyon kuvveti, aşırı yük koşullarında bile keskin bir şekilde artmaz.Bu nedenle, Tekne Kauçuk Çamurluk bu gibi durumlarda iyi performans gösterir ve gemileri ve demirleme tesislerini korur.



6. Sert Hava Koşullarında Daha Düşük Demirleme Kuvvetleri

Boat Rubber Fender'ın reaksiyon kuvveti ve sapma, reaksiyon kuvveti yavaş arttığından ve izin verilen sapma geniş olduğundan kolayca maksimuma ulaşmaz.Böylece, Henger Pnömatik Kauçuk Çamurluklar, zorlu hava koşullarında bile gemileri ve demirleme tesislerini güvenli bir şekilde korur.

二．Şişirilebilir kauçuk çamurluğun özellikleri ve boyutu

1. Pnömatik kauçuk çamurluk Parametresi

Gemi Tonajı (T)	Tavsiye BoyutD×L(m)	Gemi Tipi
50	0,5*1,0	balıkçı gemisi
100	0.7*1.5~1.0*1.5	balıkçı gemisi
200	1.0*1.5~1.2*2.0	Balıkçı gemisi, çekme gemisi
300-500	1.2*2.0~1.5*2.5	Balıkçı gemisi, çekme gemisi
1000	1.5*2.5~1.5*3.0	Çekici gemi, yük gemisi
3000	2.0*3.0~2.0*3.5	kargo gemisi, okyanus trol
10000	2.0*3.5~2.5*4.0	kargo gemisi









2. Pnömatik kauçuk çamurluk Parametresi



Pnömatik 50 çamurluk boyutu ve performans gereksinimleri
Nominal boyut çap x uzunluk mm	İlk iç basınç kPa	Garantili enerji emilimi (GEA)	GEA sapmasında(R) tepki kuvveti	GEA sapmasında (P) tekne basıncı (İç basınç)
		Sapmadaki minimum değer %60±5 kJ	Tolerans±%10 kN	Referans değeri kPa
500 x 1000	50	6	64	132
600 x 1000	50	8	74	126
700 x 1500	50	17	137	135
1000 x 1500	50	32	182	122
1000 x 2000	50	45	257	132
1200x2000	50	63	297	126
1350 x 2500	50	102	427	130
1500 x 3000	50	153	579	132
1700 x 3000	50	191	639	128
2000 x 3500	50	308	875	128
2500 x 4000	50	663	1381	137
2500 x5500	50	943	2019	148
3300 x 4500	50	1175	1884	130
3300 x 6500	50	1814	3015	146
3300 x 10600	50	3067	5257	158
4500 x 9000	50	4752	5747	146
4500 x 12000	50	6473	7984	154



3. Pnömatik kauçuk çamurluk Parametresi



Pnömatik 80 çamurluk boyutu ve performans gereksinimleri
Nominal boyut çap x uzunluk mm	İlk iç basınç kPa	Garantili enerji emilimi (GEA)	GEA sapmasında (R) tepki kuvveti	GEA sapmasında (P) tekne basıncı (İç basınç)
		Sapmadaki minimum değer %60±5 kJ	Tolerans±%10 kN	Referans değeri kPa
500 x 1000	80	8	85	174
600 x 1000	80	11	98	166
700 x 1500	80	24	180	177
1000 x 1500	80	45	239	160
1000x2000	80	63	338	174
1200 x 2000	80	88	390	166
1350 x 2500	80	142	561	170
1500 x 3000	80	214	761	174
1700 x 3000	80	267	840	168
2000 x 3500	80	430	1150	168
2500 x 4000	80	925	1815	180
2500 x 5500	80	1317	2653	195
3300 x 4500	80	1640	2476	171
3300 x 6500	80	2532	3961	191
3300 x 10600	80	4281	6907	208
4500 x 9000	80	6633	7551	192
4500 x 12000	80	9037	10490	202



4. Pnömatik kauçuk çamurluk Parametresi



Gemi Tonajı (T)	Tavsiye Ebat D x L ( m)	Gemi Tipi
50	0,5 x1,0	balıkçı gemisi
100	0,7 x 1,5~1,0 x 1,5	balıkçı gemisi
200	1,0 x 1,5~1,2 x 2,0	Balıkçı gemisi, çekici gemi
300-500	1,2 x 2,0~1,5 x 2,5	Balıkçı gemisi, çekici gemi
1000	1,5 x 2,5~1,5 x 3,0	Çekici gemi, yük gemisi
3000	2,0 x 3,0~2,0 x 3,5	kargo gemisi, okyanus trol
10000	2,0 x 3,5~2,5 x 4,0	kargo gemisi
Küçük ve Orta Boy Gemiler İçin

























5. Pnömatik kauçuk çamurluk Parametresi



Gemi Tonajı (DWT)	Varsayılan Biniş Hızı (HANIM)	Etkili Kinetik Enerji (KN.M)	Çamurluk Boyutu D*L (m)
200000	0.15	1890	3,3 x 6,5
150000	0.15	1417	3,3 x 6,5
100000	0.15	945	3,0 x 5,0
85000	0.17	1031	3.0x6.0
50000	0.18	680	2,5 x 5.5
40000	0.20	672	2,5 x 5.5
30000	0.22	609	2,5 x 4,0
20000	0.25	525	2,5 x 4,0
15000	0.26	425	2,5 x 4,0
10000	0.28	329	2,0 x 4,0
5000	0.33	228	2,0 x 3,5
Büyük Tonajlı Gemiler İçin



6. Pnömatik kauçuk çamurluk Parametresi



Çamurluk Boyutu		Sıkıştırma Miktarı(60%)		Numen Ağırlığı (kg)	Koruyucu Ceketli Ağırlık (kilogram)
NS (mm)	L (mm)	Reaksiyon (KN)	Enerji Emilimi (KNM)
500	1000	64	6	23	35
600	1000	74	8	28	40
700	1000	137	17	58	52
1000	1500	182	32	82	100
1000	2000	257	45	148	152
1200	2000	297	63	167	200
1350	2500	427	102	220	298
1500	2500	499	134	270	300
1500	3000	579	153	318	450
1700	3000	639	191	380	482
2000	3500	875	308	580	890
2000	4000	1000	352	680	1000
2500	4000	1381	663	1064	1180
2500	5500	2019	1131	1268	1380
3000	5000	2422	1357	1980	2388
3000	6000	2906	1293	2400	2690
3300	4500	1884	1175	2380	2617
3300	6500	3015	1814	2980	3000
Seçim için 0,05Mpa ve 0,08Mpa iç basınç pnömatik kauçuk çamurluk vardır, daha fazla ayrıntı ve rekabetçi fiyatlar için lütfen hizmet danışmanımızla iletişime geçin. Pnömatik kauçuk çamurluk boyutu müşteri ihtiyacına göre özelleştirilebilir. Tüm aksesuarlar müşterilerin ihtiyacına veya çizimlerine göre özelleştirilebilir.







RFQ





1. "Bir teknem var ama rıhtım tamponunun boyutunu nasıl seçeceğimi bilmiyorum, bana yardım eder misiniz?"

Cevap: Endişelenme.20 yıldan fazla deneyime sahibiz.İhtiyaçlarınıza göre kullanımınıza uygun ürünler önerebilecek profesyonel bir teknik ekibimiz var!Bana sadece amacınızı ve geminizin bilgilerini söylemeniz yeterli, biz de size uygun boyutta ve miktarda rıhtım tamponu önerebiliriz.





2. "Rıhtım tamponunuzu denemek istiyorum ama hiç kullanmadım ve nasıl kullanacağımı bilmiyorum. Bana yardım edebilir misiniz?"

Cevap: Lütfen endişelenmeyin, size hizmet edecek profesyonel bir servis departmanımız var.Daha önce hiç kullanmadıysanız, kullanımı tamamlamanıza yardımcı olmak için çevrimiçi görüntülü aramaları kullanabiliriz.Aynı zamanda ürünü kullanım kılavuzu ile birlikte gönderiyoruz.Sizin için büyük bir zorluğu çözebilir.





3. "Rıhtım tamponlarınız için minimum sipariş miktarı nedir?"

Cevap: Minimum sipariş miktarımız yoktur.İhtiyacınız olduğu sürece sağlayabiliriz.İhtiyacınız olan ürün bir tane ise, sizin için de sağlayabiliriz.Çok fazla ürüne ihtiyacınız varsa, size büyük bir indirim yapacağız!





4. "Rıhtım tamponunuzun kullanım ömrü nedir?"

Cevap: Dock tamponlarımızın tasarım ömrü, ürün kullanım özelliklerine göre 6 ila 10 yıldır.





5. "Rıhtım tamponlarınızın garanti süresi ne kadardır?"

Cevap: Rıhtım tamponlarımızın garanti süresi 2 yıldır.Kalite sorunumuz olduğu kanıtlanırsa, sizi yeni bir yükleme tamponu ile onarmaktan veya değiştirmekten sorumlu olacağız ve değiştirme sırasında ortaya çıkan masraflar tarafımızdan karşılanacaktır!





6. "Rıhtım tamponları için ne tür sertifikalar sağlayabilirsiniz?"

Cevap: Rıhtım tamponlarımız CCS, SGS, BV ve diğer sertifikaları sağlayabilir.
